規格

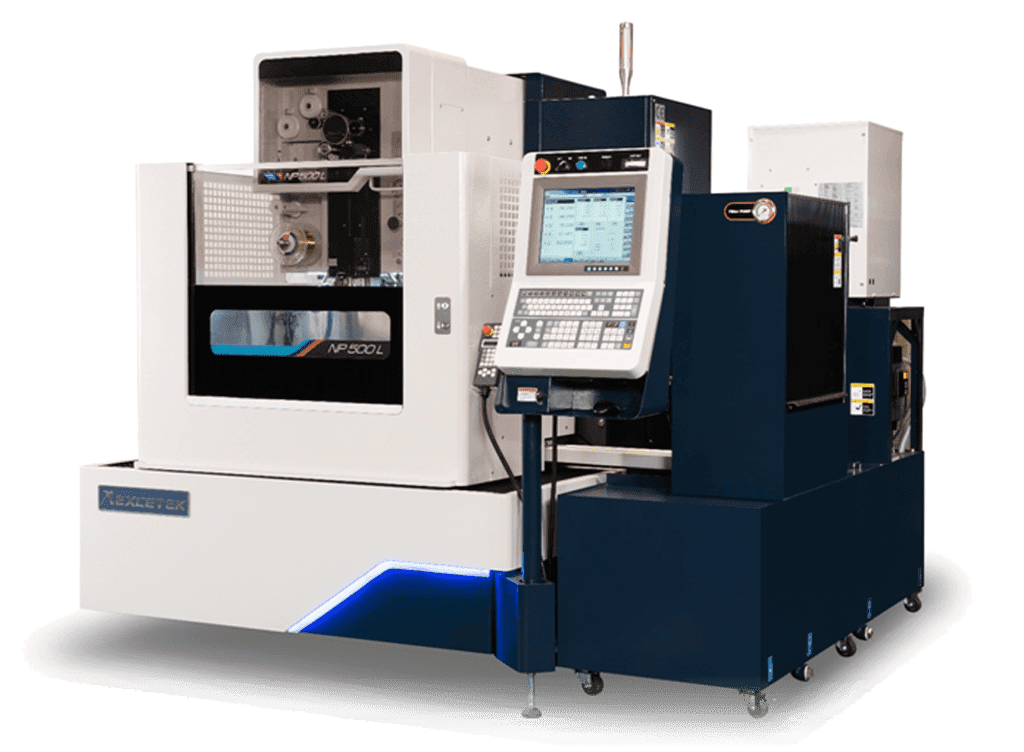

NP500L CE (浸沒式)
最大工件尺寸
850 x 550 x 300 mm
使用線徑
0.15 - 0.3 mm
最大工件重量
600 kg
傳動系統
XY 軸線性馬達，UVZ 軸AC 伺服馬達
XY 軸行程
500 x 300 mm
最大加工斜度
±26°/ 100mm with wide diamond guide and nozzle
UV 軸行程
120 x 120 mm
佔地面積
2590 x 2575 x 2165 mm
Z 軸行程
310 mm
機台重量(機電水)
3350 kg
水過濾系統
水過濾系統容量
750 L
水導電度控制
自動
過濾網
2 / pcs
水溫控
自動
特色
機械結構-NP400L
機械特性
4-Sided 口字型不鏽鋼工作台，架設工件時更容易與精準。
高精度
- 低誤差單動柱結構、智慧轉角模組、穩定加工模組、鏡面加工電路
高效能
- 引入線控制模組、DPM 智慧加工、高速無電解放電模組
高節能
- 智慧電源管理、節省銅線功能、低運轉費用
智慧聯網
- 智慧遠端監控管理、跨平台監控系統、行動裝置監控
自動化
- 高速自動穿線系統、自動工件交換系統、自動量測系統
機械特性
- 設計堅固的U/V軸鑄件，提供穩定的切割精度
- 口型不銹鋼工作檯面，硬度達到HRC50°。
- 高剛性機械本體，採用先進FEM分析，設計最佳化
- 加大機台基座跨距設計，提高機械精度。
線性馬達驅動系統
機械結構
恆溫裝置提供機器在加工過程中有利於精度提升，而透過水循環降溫，使之有較少的溫度變化，讓線性電馬達產生磁場，在高推力、高效率，低能量消耗。
使用 0.1 μm 的高解析數字此尺及高解析控制器等特點，可提供高成形精度及超精修的加工處理。
Coil
磁鐵
主軸
Coil
磁通量
改善的可操作性
4-Sided 口字型不鏽鋼工作台，架設工件時更容易與精準。
- 全系列符合歐洲安全規範,並通過 TUV CE 認證，兼具安全與美觀並操作方便。
- 護罩與水槽前門為上下式開啟並用配重設計，操作輕盈並且不占空間。
人性化操作介面
圖形介面
模具校正功能
保護監督畫面
加工條件設定
便利操作，圖形介面
方便使用功能
圖形介面
此一人機溝通介面採用人因工程設計，輕鬆使用，好上手。
人性化操作介面
模具校正功能
保護監督畫面
加工條件設定
便利操作，圖形介面
方便使用功能
自動穿線
水中穿線 200 mm
水中穿線 200 mm
斷線點穿線 400 mm
自動穿線
水中穿線 200 mm
水中穿線 200 mm
斷線點穿線 400 mm
高速自動穿線技術
工件厚度 100 mm
- 拉直及剪線時間 : 10 sec
- 穿線時間 : 10 sec
可靠的自動穿線系統
精呈的自動穿線系統擁有極高穩定的穿線成功機率，提供日 夜不間斷的無人操作系統。與其他競爭對手相比，精呈公司 自動穿線從斷線點直接穿線的傑出表現，使得穿線的失誤率 非常低，提高加工效率。
水柱噴水空穿線功能，使機械穿線能力達工件厚度500mm 亦能成功穿線。
量測系統
量測系統
精密模具加工前進行量測並自動校正取代傳統校模程序，大幅降低前流程時間。搭配巨集指令自動量測修正加工參考點，提升模具加工精度。加工後直接於工作台進行加工精度檢測，省去工件重複拆卸時間且可避免由於重複拆卸所造成之加工誤差。
多工件加工
自動 3D 工件平面補償
自動工件平行度補償 AR
自動加工基準點量測
AWT 穿線自動加工
加工完成後移至下一個工件繼續加工
加工自動化
自動工件平行度補償 AR
自動加工基準點量測
AWT 穿線自動加工
加工完成後自動量測加工結果
產出量測報表
自動量測應用
卓越加工技術
卓越加工技術
類型
|
新一代轉角 |
無轉角 |
A |
0 |
0 |
B | 0 ~ -2 µm | -8 ~ -10 µm |
C | 0 | 0 |
D | 0 ~ -2 µm | -8 ~ -10 µm |
自動測量系統
使用自動測量系統，您可以找到傾角測量、AR校正和參考點。 精呈科技提供探針在加工前測量精度並自動校準精密模具，從而減少預處理時間。
透過巨集指令，自動測量並修正參考點，提高模具加工精度。加工後直接在工作台上進行精度測試，節省了工件反覆拆卸的時間，避免了因反覆拆卸而產生的加工誤差。
多工件加工
自動補償工件3D平面度。
自動補償工件軸旋轉（AR）。
自動測量加工參考點。
它可以處理自動穿線 (AWT)。
加工完成後自動加工下一個工件。
配件
標準配件
X/Y 軸光學數字尺
上、下噴流嘴 x 2 個
自動穿線系統
導電塊 x 2 個
離子交換樹脂桶 x 10L
切割銅線 x 1 捲 5kg（依客戶指定線徑）
過濾紙網 x 2 個
夾持治具 x 1 組
鑽石眼膜 x 2 個
特殊選擇配件( 二)
跨橋
W 軸
15KVA
大型供線輪L-50A
穩壓器 15KVA
Short Message Service (SMS)
三色燈
遠端監控軟體
自動量測系統
超鏡面加工電源
