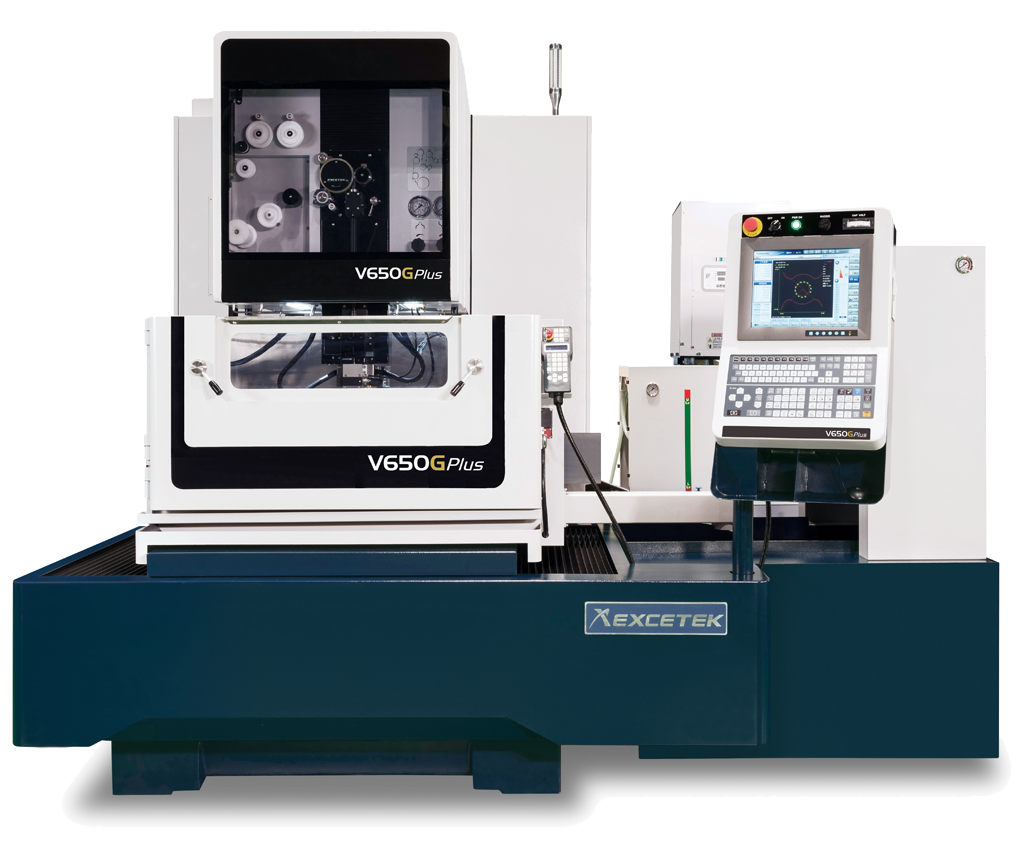

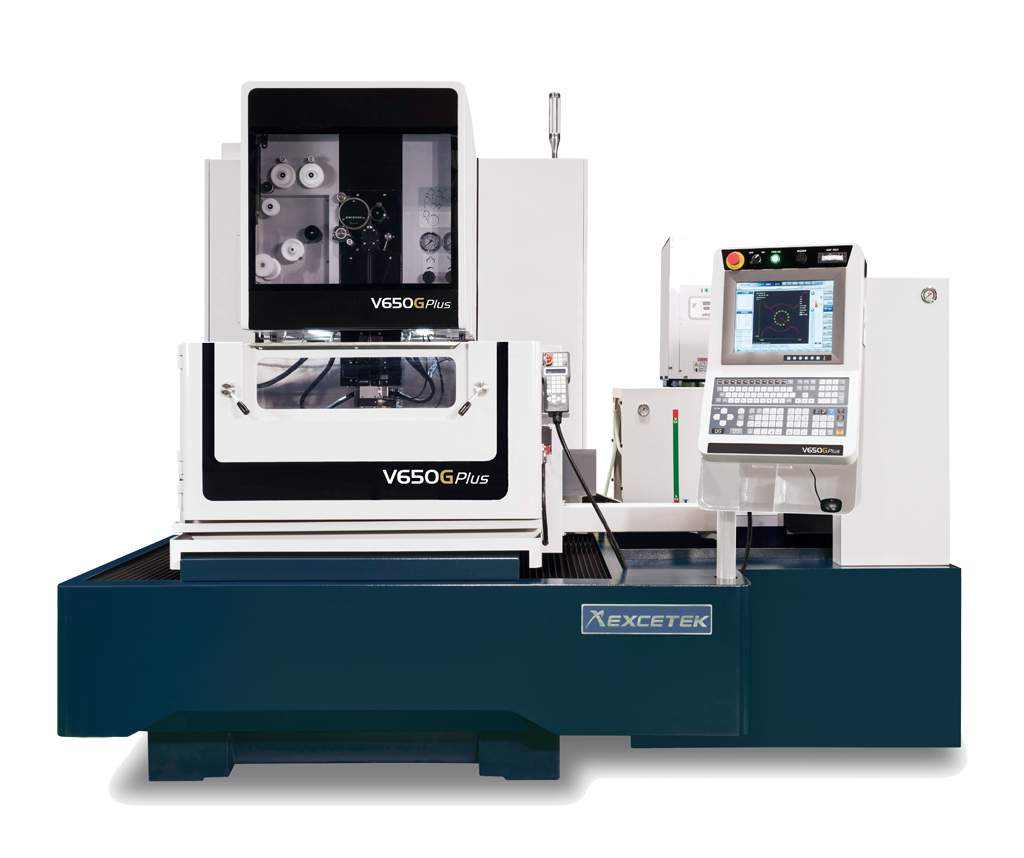

V650G Plus

G Plus 系列
https://www.excetek.com/web/image/product.template/39/image_1920?unique=89fc3e1

XY軸行程 : 650 x 400 mm
UV軸行程: 160 x 160 mm
Z軸行程 : 350 / 410 / 500 mm
(可浸水加工高度 310 mm)

    此組合不存在。

    規格


    V650G Plus
    最大工件尺寸
    1000 x 700 x 345 mm
    最大工件重量
    800kg
    XY 軸行程
    650 x 400 mm
    UV 軸行程
    160 x 160 mm
    Z 軸行程
    350 / 410 / 500 mm
    (可浸水加工高度 310 mm)
    使用線徑
    0.15 - 0.3 mm
    傳動系統
    5 軸 AC 伺服馬達
    最大加工斜度
    ±30°/ 100mm(廣角眼膜及噴嘴)
    佔地面積
    2520 x 2720 x 2290 mm
    機台重量
    4400 kg
    水過濾系統容量
    850 L



    特色


    機械結構


    高效能
    • 引入線控制模組、DPM 智慧段差加工機能、高速無電解放電模組
    高速可靠的穿線系統
    • 斷線點自動穿線、浸水加工自動穿線、多孔模具加工功能
    高節能
    • 智慧電源管理、節省銅線功能、低運轉費用
    高精度
    • 高剛性機械結構、智慧轉角模組、穏定加工模組、鏡面加工電路



    機械特色

    1. 設計堅固的 U / V 軸鑄件,提供穏定的切割精度
    2. 不锈鋼工作橲面,硬度達到 HRC 50°.
    3. 高應答之AC伺服馬達,達到保證精度
    4. 加大機台基座跨距設計

      高剛性鑄件設計,採用有限元素分析設計機器本體,配合最佳的支柱(RIB)設計來承載立柱,降低鑄件應力所造成的變形,以達到高精密的基本要素

    下伸臂冷卻水循環以保持固定溫度,達到精密最佳化.

    堅固的箱型結構鑄件底座是高精度之基石.

    圖形介面

    此一人機溝通介面採用人因工程設計,輕鬆使用,好上手。


    人性化操作介面


    模具校正功能


    保護監督畫面


    加工條件設定


    便利操作,圖形介面


    方便使用功能
    日夜不間斷之自動穿線系統,理想之斷線點自動穿線功能

    • 斷線點加工,節省人工操作成本

    • 自動多工件設定加工,省去手動操作
    • G54~59多座標系,使多工件加工設定更簡易
    退火後自動穿線
    斷線點自動穿線:使用預先退火功能以增進線的筆直,銅線可在加工操作過程中,直接從斷線點開始自動穿線,而無須退回到起割點從頭開始穿線加工

    浸水加工自動穿:
    浸水型機器加工運轉時也可執行斷線點自動穿線功能,工作水槽無須排水與進水
    多孔模具加工功能:
    配合自動穿線功能達到無人操作加工進行,在極少數情況如盲孔、孔偏位、短路加工等情形,進行多孔加工自動穿線而失敗的情形下,系統會跳過失敗孔,並從下一孔開始進行,此動作的資訊會自動儲存在系統記憶體中,並且於結束加工後,使用者依據系統狀態再次進行加工穿線以完成切割

    高速自動穿線技術:


    工件厚度:100mm
    • 拉線及剪線時間:10 secc
    • 穿線時間:10 sec


    工件厚度:800mm
    • 水中斷線點穿線.

    可靠的自動穿線系統

    精呈的自動穿線系統擁有極高穏定的穿線成功機率,提供日夜不間斷的無人操作系統,與其他競爭對手相比,精呈公司自動穿線從斷線點直接穿線的傑出表現,使得穿線的失誤率非常低,提高加工效率

    水注噴水空穿線功能,使機械穿線能力達工件厚度500 mm亦能成功穿線


    卓越加工技術



    類型
    新一代轉角
    無轉角
    A
    0
    0
    B
    0 ~ -2 µm
    -8 ~ -10 µm
    C
    0
    0
    D
    0 ~ -2 µm
    -8 ~ -10 µm

    配件


    標準配件
    • 離子交換樹脂 x 10L
    • 過濾紙網 x 2 個
    • 鑽石眼膜 x 2 個
    • 上、下噴流嘴 x 2 組
    • 導電塊 x 2 個
    • 切割銅線 x 1 捲 5kg(依客戶指定線徑)
    • 夾持治具 x 1 組
    • 冷卻機
    特殊選擇配件( 二)
    • X/Y軸光學數字尺
    • 超鏡面加工電源
    • 跨橋
    • W軸
    • 自動穿線系統
    • 大型供線輪 L-50A
    • 15KVA 變壓器
    • 雙水槽門
    • 15KVA 穏壓器
    • 電動上下門(V650G & V850G 適用)
    • 簡訊發送系統 (SMS)
    • 遠端監控軟體
    • 三色燈
